一、 設備簡要概述：

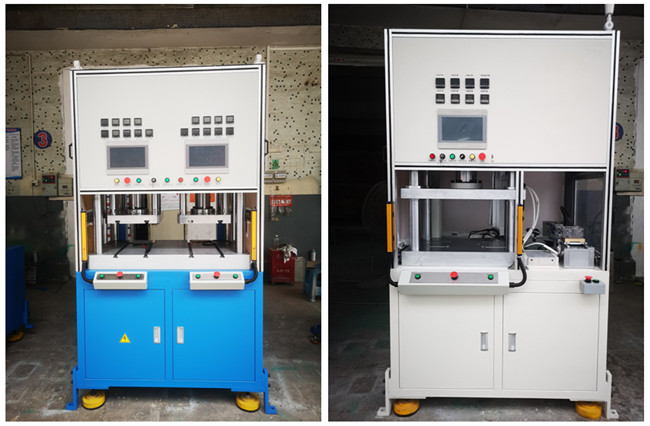

熱冷壓封裝伺服油壓機采用四柱結構，主要由機架、沖壓滑塊、操作工作臺、四導向柱、上主油缸、比例液壓系統、伺服電氣系統、壓力傳感器、管路等配件組成。熱冷壓封裝伺服油壓機主要適用于粉末成型熱冷壓封裝工藝。有雙工位和單工位二種機型。

1.設備名稱： 粉末成型伺服油壓機

2.設備型號： XTM-106SF

3.設備出力范圍：20T-50T

4.設備的作用：適用于粉末成型熱冷壓封裝工藝

5.設備的動力源：電動油壓力源

6.設備結構：四柱式結構

二、設備的工作效率：

下行240mm/S、慢速加壓20mm/S、回位 180mm/S

三、設備的工作條件：

1．工作環境：環境溫度-10~45℃，相對濕度40~80%

2．電源電壓：AC380V（±10%），頻率50HZ（±1HZ）三相五線

四、觸摸屏功能：

1．運行界面；顯示當前數據顯示，當日產量，顯示設備的當前工作狀態、顯示當前各種參數設定值等、以及各種故障報警。

2．參數設定；保壓時間角度設定、上下限位置、工進位置、設備最大出力，光柵狀態， 設備運行速度，壓裝力檢測設定，空久停機時間等設定。

3．觸摸屏具有以太網接口，USB接口，RS485通訊接口，128M內存，數據存儲及輸出功能，打印功能等。

4．自/手動轉換按鈕（在觸摸屏安裝盒測端設有：電源指示，電源開關，設備復位 ，三色指示燈，報警蜂鳴器）等按鈕。

五、產品特點：

1、機身采用傳統四柱式結構，和傳統機械式?jīng)_床相仿，結構簡單緊湊，占地面積小，操作方便 。

2、主缸為活塞式油缸，內設快速缸，可實現高速下行，慢速壓制動作。提高生產效率。

3、油缸為上油缸式，沖壓滑塊工作時從上往下壓制,下模靜止，上模壓制。

4、機身上部裝有精密定位裝置，機械死限位，并有伺服調裝置。

5、精密定位裝置采有伺服馬達驅動。定位精度0.01mm。

6、電氣系統采用PLC+伺服系統+觸控屏+比例驅動，配合比例液壓系統，按照工藝要求發出指令，完成本機工藝循環動作。

7、友好人機介面，可任意存取200組參數程序。

8、位置由電子尺定位，可任意設置行程位置。高精確定位采用機械死限位，定位精度理論上為±0.0mm ，實際定位精度0.01-0.02mm。

9、壓力由壓力傳感器檢測，可任意設置機器壓力。

10、移動工作臺自動送料。
